直流接觸器膠黏劑應用方案

2024.03.07 09:34:12 Clicks

直流接觸器在興(xing) 起的新能源電網中得到廣泛的應用，新能源的身邊和裝備都會(hui) 需要用到直流接觸器來控製特別是發展巨快的新能源汽車以及充電設備，從(cong) 而引起直流接觸器元器件的市場容量也隨之擴容。

1、在充電樁（機）中的應用

用於(yu) 直流充電樁、充電站的直流輸出側(ce) 或用於(yu) 車載充電機的輸出側(ce) 。當接觸器閉合時，起充電樁和汽車的連通作用；斷開時，隔離充電樁和外部的連接,起到安全防護作用。如圖：

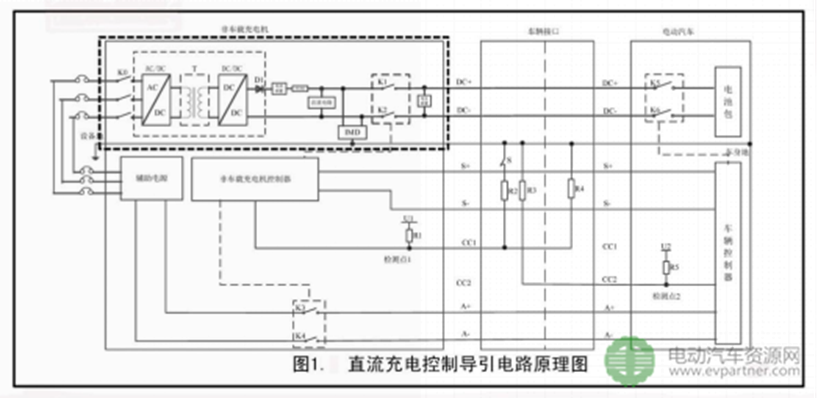

直流接觸器在充電樁（機）中的應用

2、在電動汽車中的應用

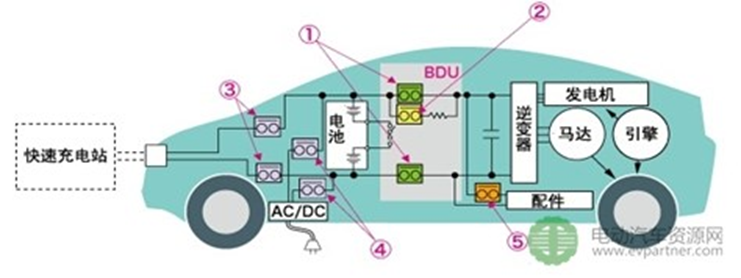

在電動汽車的電池係統和逆變器之間配置直流接觸器。當係統停止運行後起隔離作用，係統運行時起連接作用，當車輛關(guan) 閉或發生故障時，能安全的將儲(chu) 能係統從(cong) 車輛電氣係統中分離，起到分斷電路的作用。在其他輔助回路中作為(wei) 用電控製器件。

直流接觸器在充電樁（機）中的應用

其中，如果直流接觸器在強大的工作過程中很有可能會(hui) 發生過流故障和過載故障兩(liang) 種狀況，因此，製造工藝做為(wei) 確保產(chan) 品質量可靠、性能穩定的充分條件，必須依靠一定的硬件設施才能得以保障，工裝設備及生產(chan) 線首當其衝(chong) 。

3、封裝工藝及設備

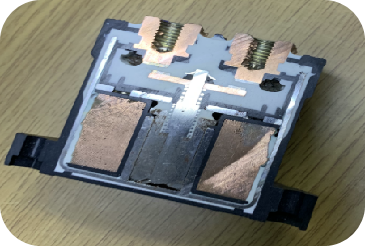

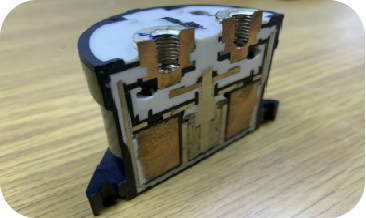

灌膠工藝是環氧膠密封類接觸器的關(guan) 鍵工藝之一，灌膠後膠和產(chan) 品本體(ti) 的結合程度、膠體(ti) 的致密程度都是需要保證的關(guan) 鍵點。

在灌膠工藝中，產(chan) 品內(nei) 部的空氣、膠體(ti) 內(nei) 部的氣泡、灌注過程產(chan) 生的氣泡等都會(hui) 影響膠水的滲透效果及膠體(ti) 的密度，進而影響產(chan) 品密封性能。利用真空灌膠係統，將膠料罐內(nei) 所有空氣抽光且保持在一定的真空狀態。在灌膠前先將產(chan) 品內(nei) 部的空氣抽幹淨，達到一定的負壓，再進行產(chan) 品灌膠，在負壓的作用力下，膠水能夠快速、均勻的滲入到產(chan) 品內(nei) 部，由灌注衝(chong) 擊及膠水與(yu) 產(chan) 品接觸所產(chan) 生的氣泡也會(hui) 被抽走，從(cong) 而保證了膠水在產(chan) 品接觸麵的均勻覆蓋及膠體(ti) 的均勻密度，達到良好的灌膠效果。

灌膠完成後需要將產(chan) 品放入烘幹箱中進行固化，烘膠時保持恒定均勻的溫度場，合理的固化時間及升溫冷卻速率。使其固化內(nei) 應力和溫度內(nei) 應力達到最小值，保證了良好的固化效果和膠接效果，從(cong) 而達到良好的密封效果。

必備關(guan) 鍵設備：灌膠機、真空工作台、烘膠裝置。
