聚氨酯塗層材料是一種由聚氨酯樹脂組成的塗料，具有優(you) 異的耐候性、耐化學性、耐磨性和彈性。它被廣泛應用於(yu) 各種表麵的保護和美化，包括金屬、木材、混凝土等。該塗料能夠抵抗紫外線、酸堿溶劑等化學物質的侵蝕，同時具有良好的附著力和耐久性，是一種重要的塗裝材料，為(wei) 表麵提供有效的防護和裝飾。

聚氨酯塗層的優點

■ 耐候性強： 聚氨酯塗層具有出色的耐候性，能夠長期抵抗紫外線、氧化、潮濕、高溫等自然環境的影響，不易發生褪色、龜裂或變形，保持長久的美觀度。

■ 良好的耐化學性： 聚氨酯塗層能夠抵禦酸堿、溶劑等化學物質的侵蝕，具有優(you) 異的耐化學性，可以保護被塗表麵免受腐蝕和損傷(shang) ，延長其使用壽命。

■ 優(you) 異的耐磨性： 聚氨酯塗層表麵硬度高，具有良好的耐磨性，能夠有效抵抗摩擦、劃傷(shang) 等外力作用，保持塗層表麵的平整和光澤。

■ 彈性和韌性： 聚氨酯塗層具有一定的彈性和韌性，能夠適應被塗表麵的輕微變形，不易產(chan) 生裂紋和脫落，保持塗層的完整性。

■ 良好的附著力： 聚氨酯塗層能夠與(yu) 各種基材表麵形成良好的附著力，確保塗層與(yu) 基材之間的牢固連接，不易剝落或脫落。

■ 多樣化的應用： 聚氨酯塗層適用於(yu) 多種基材，包括金屬、木材、塑料、混凝土等，廣泛用於(yu) 汽車、船舶、建築、家具等領域的保護和裝飾。

■ 容易施工： 聚氨酯塗層具有良好的流動性和塗覆性，施工過程簡單方便，可以采用噴塗、刷塗、滾塗等方法進行塗裝，提高工作效率。

聚氨酯塗層展示

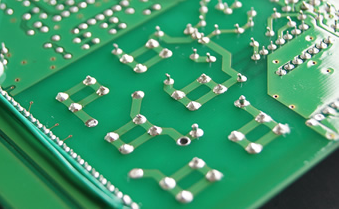

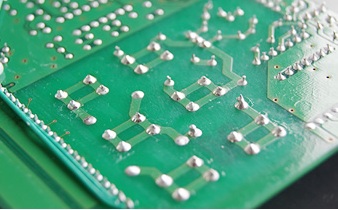

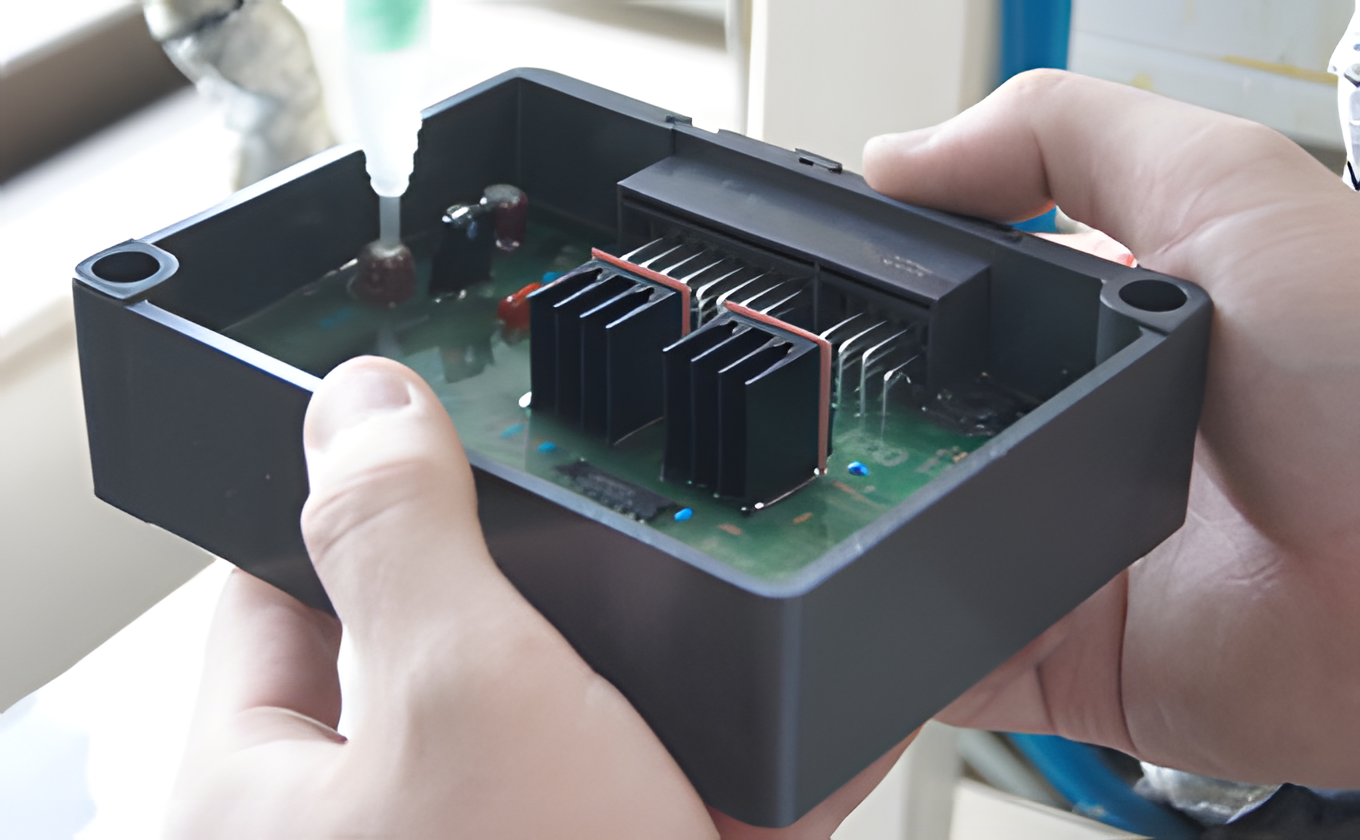

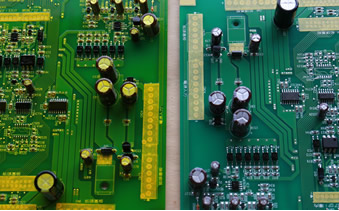

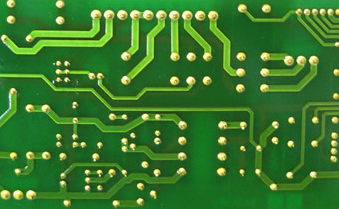

樹脂塗層常見要求

以SICOAT 9060係列 有機矽塗覆膠為(wei) 例：

1、表麵處理：在塗覆前，須先將欲塗物件表麵的灰塵、水份（潮氣）、油汙清除，並保持幹燥。

2、遮蓋：如果有些連接器、插座、開關(guan) 、插板等區域不允許有塗覆材料的。應采取適當遮蓋措施。

3、施工：根據 PCB 的複雜性、器件分布密度和配置可采用刷塗、噴塗、浸塗等不同方法施工。對於(yu) 少量 噴塗，可用手動噴槍，自動噴塗，將 100%塗料直接使用。噴霧量壓力將取決(jue) 於(yu) 所用噴霧設備的具體(ti) 類型效果目標是塗層不流掛、不漏塗。一次塗膜厚度一般在 0.1-0.4mm 之間為(wei) 宜，如果希望得到較厚的塗層， 最好通過塗兩(liang) 層較薄的塗層來獲得，且要求必須在第一層完全晾幹後才允許塗上第二層。

4、固化：施工後平放在支架上，可以在室溫下固化。加熱可以加快固化速度，推薦加熱溫度 50℃—60℃ 5-10 mins。

5、室溫固化：9060 敷形塗料在室溫下通過與(yu) 水汽反應而固化。0.1mm 的塗層會(hui) 在 10min 左右達到表幹， 完全固化需要 72 小時。建議固化條件為(wei) 25℃和至少 50%相對濕度，提高溫度和濕度可以加快固化速度。

6、加熱固化：加熱可以是產(chan) 品表幹時間縮短。一般 0.1mm 厚塗層需要在室溫下揮發 10min。如果塗層有 魚眼或含有氣泡，則在升溫前多留點時間以讓膠液流平。進行低溫試驗前，塗上 9060 的電路板應在室溫 下存放至少 72 小時。

7、修複：修複已經塗覆的器件，隻需將焊接電烙鐵直接接觸塗層就可去掉該元器件。然後裝上新的元器件， 再將該區域用刷子或溶劑清洗幹淨；也可溶劑清洗幹淨；幹燥後重新用塗料塗覆好。
