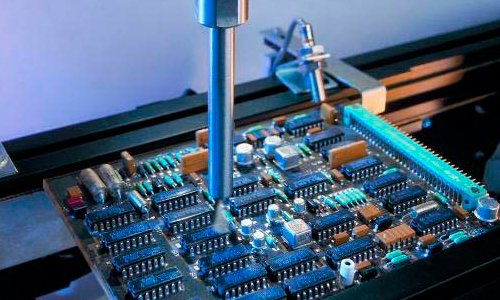

保形塗層是應用於(yu) 印刷電路板 (PCB) 表麵的薄層聚合物，典型厚度在 25μm 至 150μ 之間，用於(yu) 保護電路和電路板組件並使其電絕緣，使其免受環境壓力的影響。這些塗層可確保 PCB 在濕氣、冷凝、灰塵、汙垢、鹽、化學品、磨損、熱衝(chong) 擊和機械衝(chong) 擊以及其他因素都會(hui) 影響電路性能的環境中的可靠性。這些產(chan) 品最初是為(wei) 軍(jun) 事應用而開發的。它們(men) 可以設計更小的電氣組件，同時增加對組件的機械支撐，並提高焊點的疲勞壽命。

航空航天和國防、消費電子和汽車電子、電信和電器製造等行業(ye) 將印刷電路板集成到其產(chan) 品中。其中許多應用需要保形塗層 PCB 來保護它們(men) 免受潛在惡劣環境的影響，例如暴露在極端太空（大氣）條件下的衛星 以及持續使用的汽車電子設備中的敏感 PCB 電路和傳(chuan) 感器。

在 PCB 上使用敷形塗料的五個關鍵原因

每年，電子行業(ye) 都要求使用更小的印刷電路板，以便在更加惡劣和嚴(yan) 格的環境中發揮作用。敷形塗層 應用於(yu) PCB 表麵，以保護和隔離電路免受惡劣環境的影響，或提高導體(ti) 之間的介電耐壓能力。以下是在您的應用程序中使用它們(men) 的五個(ge) 令人信服的理由：

1.提供全麵保護：保形塗層旨在保護電路板免受潮濕、灰塵、真菌、極端溫度和其他汙染物的影響。這些塗層可以抵抗多種類型的溶劑和化學侵蝕，並且還可以耐熱。通常，暴露在這些類型環境中的電路板會(hui) 降解，但保形塗層可以減緩甚至防止這種影響。如果沒有塗層，可能會(hui) 發生泄漏或腐蝕，損壞精密部件。

2. 提高介電性能：當在 PCB 上塗覆保形塗層時，它可以防止腐蝕和起拱，同時增加對組件的機械支撐並提高焊點的疲勞壽命。它還有助於(yu) 壓縮電路占用空間，從(cong) 而使組件之間的間距更緊密。此外，它還能顯著減緩錫晶須的生長，降低錫晶須在相鄰導體(ti) 之間造成短路的風險。

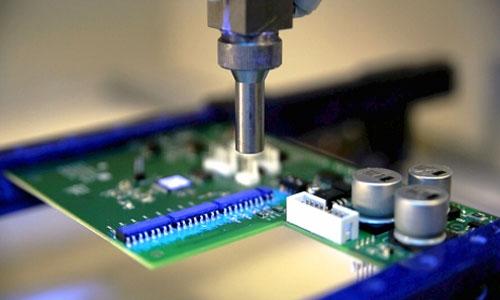

3、施工方便：可噴塗、浸塗、刷塗。通過單層塗層，它們(men) 可以為(wei) 剛性板和柔性薄膜層壓板以及金屬、玻璃或塑料基材提供可靠的保護。它們(men) 易於(yu) 分配，並且對於(yu) 較厚的塗層要求，某些材料可以多次塗抹。

4. 節省時間和成本：由於(yu) 不需要外殼和外殼，保形塗層可以實現重量更輕、組件更小的組件。對於(yu) 三防膠廠家來說，更少的印刷電路板維修意味著更少的時間和勞動力，並且可以節省更多。

5. 保護敏感信息：一些保形塗層具有不透明顏色，有助於(yu) 覆蓋電路板上的標記、標簽和其他標識。
