OCA,光學膠,是用於(yu) 膠結透明光學元件(如鏡頭等)的特種粘膠劑。具有無色透明、光透過率在90%以上、膠結強度良好,可在室溫或中溫下固化,且有固化收縮小等特點。簡單的說,OCA就是具有光學透明的一層特種雙麵膠!UV-OCA(市場上又稱SCA光學膠),即UV光學膠,該膠需要通過UV紫外線固化。
LOCA,液態光學膠(也稱OCR),用於(yu) 透明光學元件粘接的特種膠粘劑,具有無色透明,透光率98%以上。粘接強度良好,可在常溫或中溫條件下固化,且具有固化收縮率小耐黃變等特點。與(yu) 傳(chuan) 統OCA膠帶比較,LOCA在某些應用領域具有其特別的優(you) 勢能解決(jue) OCA膠帶麵臨(lin) 的一些局限性。
SLOCA,即刮塗型液態光學膠,該膠通過“刮塗+UV預固”轉換成類似OCA的狀態 ,結合了OCA和LOCA的特點。具有高透光率(98%以上)、高粘接強度和高可靠性等特點。

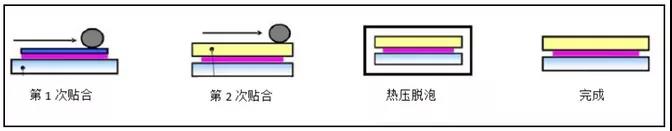

OCA工藝優點和缺點:
優點:
減少眩光,減少LCD發出光的損失,增加LCD的亮度和提供高的透射率,減少能耗;
增加對比度,尤其是強光照射下的對比度;
麵連接有更高的強度;
可有效避免牛頓環;
產(chan) 品表麵更平整;
無邊界,擴大可視區域。
缺點:
OCA膠膜表麵帶有粘性,剝離離型膜時表麵易留痕,貼合時易產(chan) 生氣泡。易吸附塵埃和雜質造成二次汙染。
OCA膠膜與(yu) FILM貼合的過程中,手工貼壓力不均 易褶皺產(chan) 生氣泡。
OCA流動性能差,對sensor貼合 或 coverglass貼合時,難以對ITO線路的溝壑填補或油墨的填補。
OCA對於(yu) 大尺寸的貼合不利於(yu) 進行, 生產(chan) 效率低,人工本成本高。

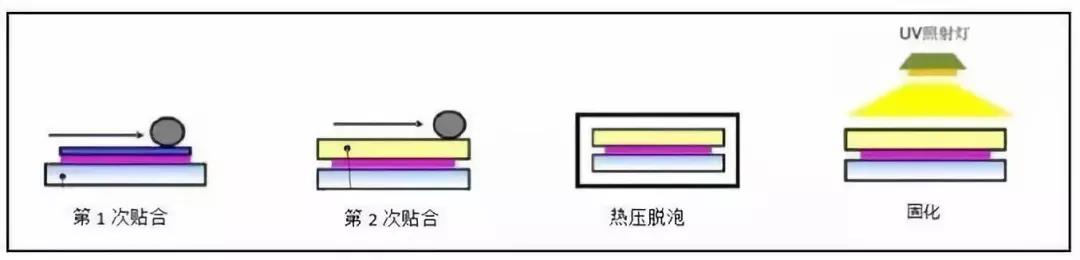

UV-OCA工藝優點和缺點:
SCA(UV-OCA)相對於OCA優點如下:
適應貼合尺寸範圍廣,中大尺寸更顯優(you) 勢;
返工性能強;
SCA光學膠表麵無粘性,在貼合時易操作,調整快,對位準貼合精度高;
SCA光學膠在一定的熱壓條件下可流動,排除了氣泡產(chan) 生的可能性;
SCA光學膠是中性產(chan) 品,不受外界的濕氣,水氣的侵蝕和破壞,極好的保護產(chan) 品的外觀和和ITO線路的穩定。
缺點:
SCA需要在高溫高壓下貼合,設備能耗要求更高;
SCA對油墨段差的填充能力不足,容易產(chan) 生氣泡或者氣泡反彈;
SCA貼合時的高溫高壓對LCD影響較大,容易產(chan) 生MURA等不良;
SCA透光率不如OCA和LOCA,顯示效果一般。SCA貼合易出現髒汙小白點,對於(yu) 外觀檢測要求很高屏幕不適用。

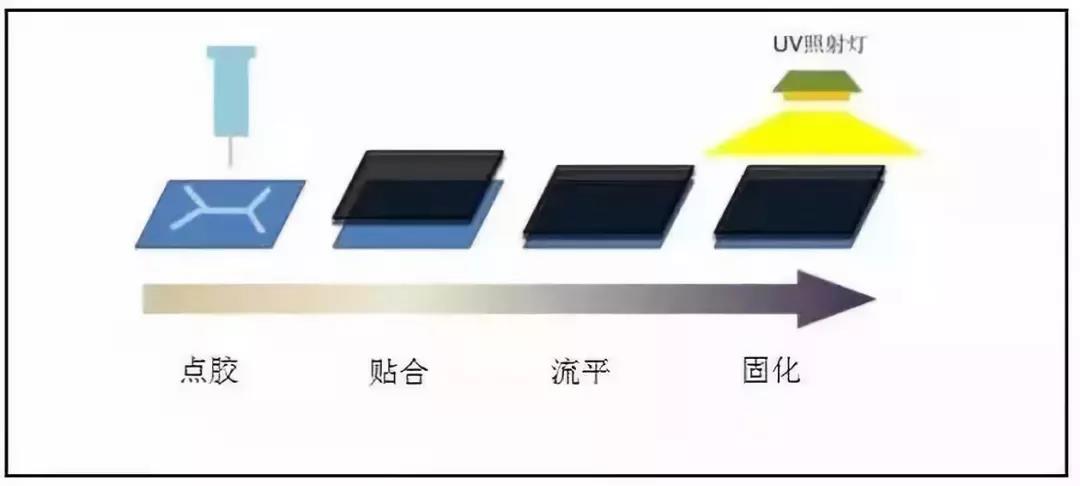

LOCA工藝優點和缺點:
LOCA相對於OCA優點如下:
1.成本上的優(you) 勢
2.光學特性上的優(you) 勢
3.重工良率和重工效率
4.材料供給渠道上的優(you) 勢
缺點:
LOCA固化時邊框處和FPC處難以固化徹底,需要進行側(ce) 照固化;
LOCA存在溢膠問題,需要精確控製點膠圖形,工藝控製要求更高;
LOCA在點膠,流平,蓋 sensor或coverglass的過程中易產(chan) 生氣泡。
LOCA流平的過程中,可能會(hui) 造成流平的單位麵積膠的厚度不一樣。
LOCA在固化的過程中,在運輸帶上運動有可能 導致移位,sensor或coverglass麵積越大越易產(chan) 生。

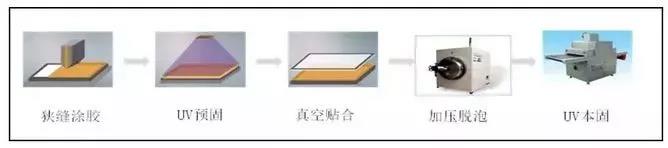

SLOCA工藝特點:
SLOCA結合了OCA和LOCA的部分優(you) 勢,主要有以下優(you) 點:
填充性能好,貼合無氣泡,邊緣不溢膠;
粘接性能強,適應貼合尺寸範圍廣,中小尺寸更顯優(you) 勢;
預固及本固可返修,全貼合可隨線返,易於(yu) 提升良率和降低成本;
預固後粘性較低,在貼合時易於(yu) 操作,對位準貼合精度高;
SLOCA所需溫度和壓力低,不易出現MURA不良;
SCLOA厚度可控,可實現60um~1mm貼合要求;
耐候性優(you) ,不黃變;
MK体育官网入口BEGEL 8602 Optical SiliconeA/B有機矽液體(ti) 光學膠,為(wei) LCD觸摸屏的全貼合技術提供解決(jue) 方案。
BESIL8603為(wei) 高純度的雙組份熱固化型有機矽材料。主要設計用於(yu) 製造光器件模組,並可用於(yu) 注射成型光學透鏡和光波導耦合減少了散射損失,抵抗環境的汙染、濕氣、衝(chong) 擊、振動等的影響,並可在廣泛的溫度、濕度及惡劣環境條件下長期保持其光學特性、機械特性和電氣特性的穩定。 ◇ 1:1混合便利 ◇ 高透光率 ◇ 低黃變 ◇ 室溫固化或加熱固化 ◇ 高韌性及表麵粘性 ◇ 工藝性更優(you) 化
| ![]() |
