導熱凝膠是導熱材料的一種,主要用於(yu) 電子產(chan) 品的導熱防護作用。主要以矽膠材料為(wei) 主。導熱凝膠繼承了矽膠材料親(qin) 和性好,耐候性、耐高低溫性以及絕緣性好等優(you) 點,同時可塑性強,能夠滿足不平整界麵的填充,可以滿足各種應用下的傳(chuan) 熱需求。具有高效導熱性能、低壓縮力應用、低壓力,高壓縮比、高電氣絕緣、良好的耐溫新能、可實現自動化使用等性能。這種材料同時具有導熱墊片和導熱矽脂的某些優(you) 點,較好的彌補了二者的弱點。
導熱凝膠繼承了矽膠材料親(qin) 和性好,耐候性、耐高低溫性以及絕緣性好等優(you) 點,同時可塑性強,能夠滿足不平整界麵的填充,可以滿足各種應用下的傳(chuan) 熱需求。具有高效導熱性能、低壓縮力應用、低壓力,高壓縮比、高電氣絕緣、良好的耐溫新能、可實現自動化使用等性能。
導熱凝膠的特點
1、性能特點
導熱凝膠相對於(yu) 導熱墊片,更柔軟且具有更好的表麵親(qin) 和性,可以壓縮至非常低的厚度,使傳(chuan) 熱效率顯著提升,最低可以壓縮到0.1mm,此時的熱阻可以在0.08℃·in2/W - 0.3 ℃·in2/W,可以到達部分矽脂的性能。另外,導熱凝膠幾乎沒有硬度,使用後對設備不會(hui) 產(chan) 生內(nei) 應力。
導熱凝膠相對於(yu) 導熱矽脂,凝膠更容易操作。矽脂的一般使用方式是絲(si) 網或鋼板印刷,或是直接刷塗,對使用者和環境十分不友好,並且由於(yu) 其具有一定的流淌性,一般不能用於(yu) 厚度0.2mm以上的場合。
而導熱泥任意成型成想要的形狀,對於(yu) 不平整的PCB板和不規則器件(例如電池、元件角落部位等),均有能保證良好的接觸。
導熱凝膠有一定的附著性,而且不會(hui) 有出油和變幹的問題,在可靠性性上具有一定的優(you) 勢。
2 、連續化作業(ye) 優(you) 勢

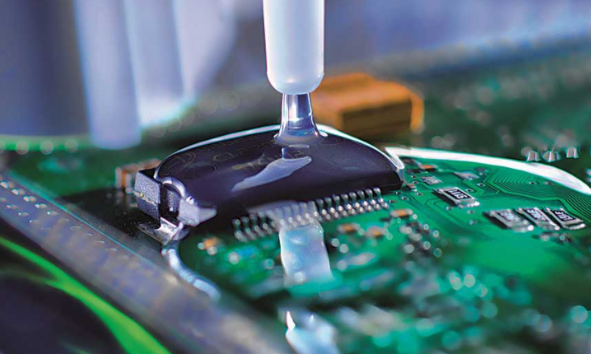

導熱凝膠可以直接稱量使用,常用的連續化使用方式是點膠機,可以實現定點定量控製,節省人工同時也提升了生產(chan) 效率。
3 、導熱凝膠使用方法
手動型的導熱膠使用時需要擰開嘴蓋,接上螺紋混合頭,再將膠管卡在AB膠槍的卡口,用力打膠,AB膠被膠槍擠出到混合頭,在螺紋引導下完成均勻混合(A/B兩(liang) 種顏色混合成均勻的一色),最後按照散熱結構設計將混合均勻的導熱膠點到發熱位置。點膠型的按照點膠機的使用說明操作。
4 、固化時間
從(cong) A、B膠混合頭中接觸開始,5分鍾就會(hui) 出現粘度升高,10分鍾變幹,30分鍾到3小時,產(chan) 品會(hui) 逐漸硬化具有彈性,表現為(wei) 硬度不斷上升至不再變化。
5 、可靠性
固化後的導熱膠的等同於(yu) 導熱矽膠片,耐高溫、耐老化性好,可在-40~150℃長期工作。
6 、特別注意
導熱凝膠不同於(yu) 粘接膠,其粘接力較弱,不能用於(yu) 固定散熱裝置
導熱凝膠的應用場合

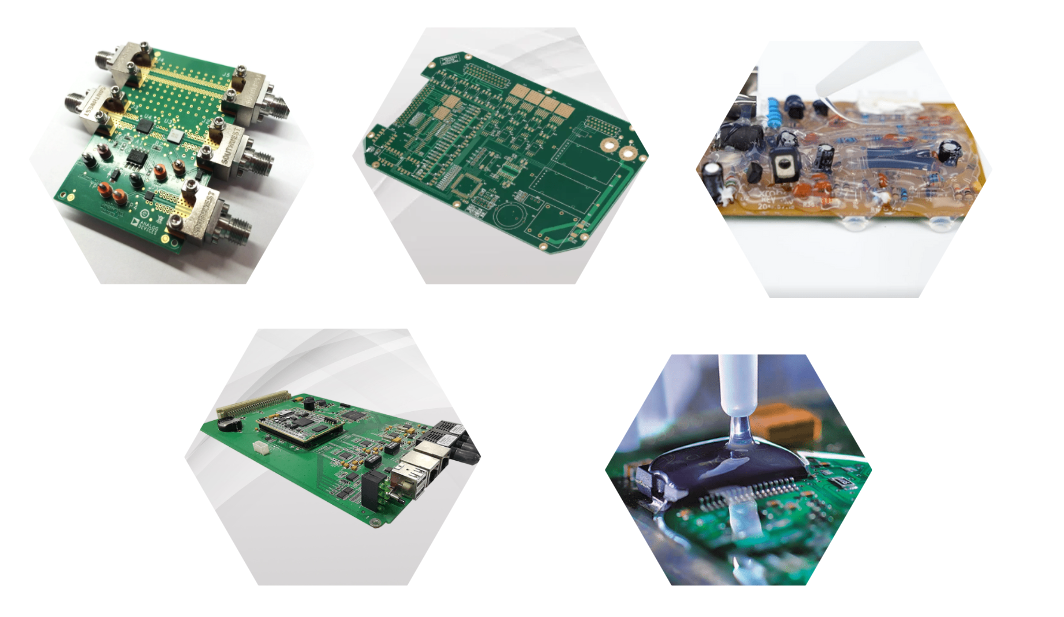

導熱凝膠廣泛地應用於(yu) LED芯片、通信設備、手機CPU、內(nei) 存模塊、IGBT 及其它功率模塊、功率半導體(ti) 領域。
導熱凝膠典型應用案例
應用是LED 球泡燈中驅動電源中的應用。在出口的LED燈中,為(wei) 了過UL 認證,生產(chan) 廠家多采用雙組份灌封膠進行灌封。出口到美國的燈均要求5萬(wan) 小時的質保,以目前LED 燈珠的質量是沒有問題的,主要出故障的是電源,采用灌封膠進行灌封後的電源是無法拆卸的,隻能整燈進行報廢更換。如果采用導熱泥對電源進行局部填充,可以有效地進行熱量導出,如果電源有問題也可方便地進行電源更換為(wei) 企業(ye) 節省了成本。當然對於(yu) 要求防水的燈。因為(wei) 導熱泥無法像灌封膠一樣對所有和縫隙進行填充,無法做到防水防潮,仍需選用灌封膠。
另一個(ge) 典型的應用是在LED 日光燈管中,對於(yu) 電源放在兩(liang) 頭的設計,為(wei) 了不太多地占用燈管的尺寸,兩(liang) 頭電源的空間比較小,而1.2 米LED 日光燈的功率通常會(hui) 設計到18w 到20w,這樣驅動電源的發熱量變得比較大。可將導熱泥填進電源的縫隙,尤其是附著在功率器件上以幫助散熱延長燈管的壽命。對於(yu) 一些密封的模塊電源,可以用導熱泥進行局部填充以達到導熱的效果。
接著是芯片的散熱,關(guan) 於(yu) 這種方式,大家應該也是比較熟悉的,類似的處理器和散熱器中間的那種矽脂層是一個(ge) 原理,其作用是讓處理器散發的熱量能夠更快的傳(chuan) 遞到散熱器上從(cong) 而散發出去。
同樣的,導熱凝膠也可應用在手機處理器當中,在華為(wei) 手機的處理器上便采用了類似於(yu) 矽脂的導熱凝膠散熱劑,這樣做比隻貼有石墨散熱膜的接觸效果更好,熱傳(chuan) 導會(hui) 更加迅速。
