高性能聚氨酯灌封膠|點火線圈聚氨酯灌封

2024.11.12 10:54:29 Clicks

在現代電子和工業(ye) 設備中，點火線圈等元器件需要承受極端環境條件，因此對灌封材料提出了更高的要求。導熱聚氨酯灌封膠PUR 1680憑借其出色的導熱、低溫特性、電氣絕緣性和粘接力，成為(wei) 保護點火線圈等設備的重要選擇。本文將詳細介紹PUR 1680的性能、應用場景和其在灌封技術中的優(you) 勢。

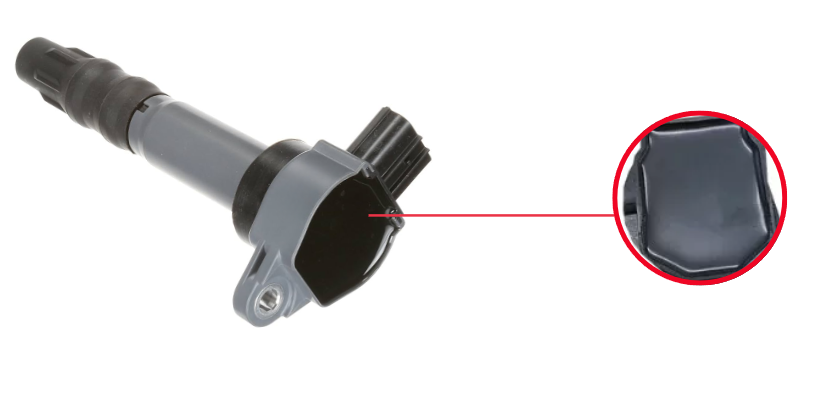

點火線圈灌封

為何點火線圈等設備需要灌封保護？

點火線圈和類似電子元件在工作中會(hui) 產(chan) 生大量熱量，同時還可能暴露於(yu) 潮濕、灰塵或極端溫度的環境中。長時間在這種環境下工作，設備可能會(hui) 受到損害，如短路、腐蝕或機械性損傷(shang) 。因此，使用灌封材料對其進行保護顯得尤為(wei) 重要。

在這種背景下，PUR 1680因其高導熱性和優(you) 異的電絕緣性，能夠有效提升點火線圈等設備的工作穩定性，延長其使用壽命。PUR 1680在固化後形成的彈性保護層既能應對溫度變化，還能防水、防塵，是點火線圈灌封保護的理想材料。

點火線圈灌封

導熱灌封膠 PUR 1680（100:16）

PUR 1680為(wei) 雙組分無溶劑型室溫或加熱固化型樹脂彈性體(ti) 組合料，用於(yu) 雙組分密封、灌裝。原料不含重金屬、綠色環保、工藝操作性寬，成品物理性能高、與(yu) 基材粘結性佳。室溫和加熱固化均可，可深層固化，雙組分經混合後具有很好的流動性，固化後柔韌性優(you) 異，應用於(yu) 通訊設備、變壓器、控製電源、點火控製器、電子傳(chuan) 感器等的澆注與(yu) 灌封

產(chan) 品特性

▶ 高導熱，低粘度，可操作性強

▶ 優(you) 良的低溫特性,優(you) 異的耐候性

▶ 優(you) 異的電絕緣性、穩性定

▶ 良好的防水、防潮性，吸水率極低

▶ 對大多數金屬、塑料有較好的粘接力

常規性能

測試項目		單位與(yu) 條件	檢測標準	A / B
外觀	A	目測	目測	黑色流體(ti)
外觀	B	目測	目測	棕褐色液體(ti)
粘度	A	25℃ mPa·s	GB/T 10247-2008	8,500±2,000
	B		GB/T 10247-2008	150±100
	A+B		GB/T 10247-2008	1000±300
密度	A	25℃ g/cm3	GB/T 15223-1994	1.65±0.05
	B		GB/T 15223-1994	1.21±0.05
	A+B		GB/T 15223-1994	1.58±0.05
可操作時間		25℃ min	GB/T 10247-2008	6 mins (粘度上升到 2000cps)
可操作時間		25℃ min	GB/T 10247-2008	20 mins (粘度上升到 15,000cps)
不流動時間		25℃ min	GB/T 10247-2008	30mins
初步固化時間		25℃ min	GB/T 10247-2008	4hrs
配比		重量比	----	A ：B=100：16
固化條件		℃/h	----	25℃/ 3d 或80℃/2 h

固化後特性

項目	單位或條件	檢測標準	PUR 6608灌封膠
顏色	目測	目測	黑色
硬度	Shore D	GB/T 531-2008	50 ± 5
吸水率	24hrs, 25℃，%	GB 8810-2005	<0.2
拉伸強度	MPa	GB/T 528-2009	>7
伸長率	%	GB/T 528-2009	50
剪切強度	MPa, Fe-Fe	GB/T 6328-86	>2.5
剪切強度	MPa, Al-Al	GB/T 6328-86	>2.1
導熱係數	W/m.K	GB/T10297-1998	0.86
玻璃化轉變溫度Tg	℃	GBT 11998-1989	15
體(ti) 積電阻率	25℃，Ω·cm	GB/T 1692-92	2.1*10¹³
絕緣強度	25℃，kV/mm	GB/T 1695-2005	16
介電常數	50Hz，25℃	GB/T 1693-2007	3.42
介電損耗	50Hz，25℃	GB/T 1693-2007	0.008
線性收縮	%	HGT 2625-1994	1.0
線性熱膨脹	μm/（m，℃）	GBT 20673-2006	<Tg, 45 >Tg, 102
應用溫度	℃	GBT 20028-2005	-50～150
